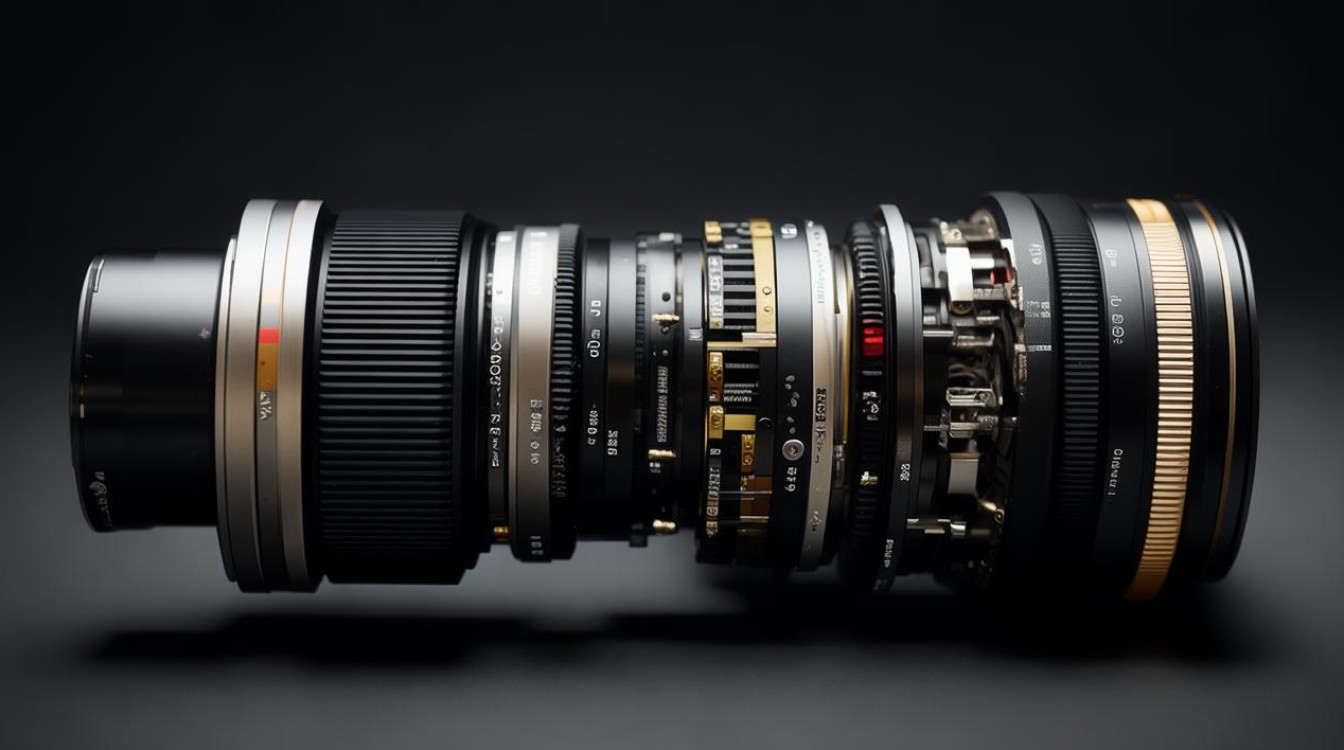

变焦镜头作为摄影器材中灵活性与适应性兼具的核心部件，其内部结构精密复杂，涉及光学、机械与电子系统的协同工作，拆解变焦镜头需从外到内逐步剖析，理解各组件的功能与设计逻辑，方能把握其“变焦”本质与成像原理。
镜片系统：光学设计的核心
变焦镜头的核心功能依赖于多组镜片的协同移动，其中最关键的是变焦组与补偿组，变焦组由1-3片镜片组成，通过前后移动改变焦距，例如从24mm广角端缩至70mm长焦端时，变焦组需移动数十毫米；但单纯移动变焦组会导致像面位置偏移，此时需由补偿组（通常2-3片镜片）反向移动，确保成像始终清晰稳定。对焦组（单组或多组）负责调整焦点，固定组则起到中继和像场 flattening 的作用，镜片材质多为光学玻璃（如SK16、LAK9等高折射率玻璃），部分超广角镜头会采用非球面镜或低色散镜片（ED、UD）校正像差。
| 镜片组类型 | 功能 | 常见材质 | 特点 |
|---|---|---|---|
| 变焦组 | 改变焦距，控制视角 | 光学玻璃、塑料（轻量化镜头） | 移动行程最大，需配合补偿组确保像面稳定 |
| 补偿组 | 校正变焦组移动导致的像面偏移 | 低色散玻璃 | 移动轨迹与变焦组呈非线性关系，需精密计算 |
| 对焦组 | 调节焦点，实现清晰成像 | 非球面镜（校正球差） | 内对焦设计（IF）可避免镜筒伸缩，提升响应速度 |
| 固定组 | 固定光路，传递像面 | 高折射率玻璃 | 不移动，负责最终成像质量优化 |
对焦与变焦机构：机械传动的精密配合
对焦系统主要由马达、传动齿轮和对焦组导轨组成，现代镜头多采用超声波马达（USM）或步进马达（STM），USM通过压电陶瓷的高频振动驱动，对焦快速且安静；STM则通过电磁脉冲实现精准定位，适合视频录制，传动系统包括塑料/金属齿轮组、蜗杆蜗轮，将马达的旋转运动转化为对焦组的线性移动，导轨则需低摩擦材料（如不锈钢、工程塑料）确保移动顺滑。
变焦机构的核心是凸轮-滑轨系统：变焦组与补偿组分别安装在滑块上，通过凸轮槽的曲线设计，实现两组镜片的协同移动，旋转变焦环时，凸轮轮转动推动滑块，变焦组前移，同时补偿组按预设轨迹后退，确保像面位置不变，部分高端镜头采用“双线性马达+齿轮组”实现电动变焦，变焦速度可调，且支持跟焦器联动。
光圈机构：控制进光量的“瞳孔”
光圈机构位于镜头后部，由光圈叶片、驱动单元和连杆组件构成，叶片数量多为7-9片（圆形光圈叶片可营造虚化中的“星芒”效果），材质为铝合金或不锈钢，表面做黑色消光处理避免杂光反射，驱动方式包括传统“光圈环+连杆”和电子驱动：电子驱动通过镜头内置的马达（如SMC——Silent Motor Control）带动叶片旋转，光圈值（f/2.8-f/16）由相机机身指令控制，实现自动曝光与视频中的平滑光圈过渡。
镜身与卡口：结构支撑与通信枢纽
镜身需兼顾强度与轻量化，中高端镜头多采用铝合金或镁合金一体成型，低端镜头则多用工程塑料（如聚碳酸酯），镜筒内部通过内衬橡胶密封圈（如EPDM材质）实现防尘防水，接口处则设计双重密封结构，卡口是镜头与机身的连接核心，材质为不锈钢或钛合金，定位销需确保重复装卸后的对焦精度（误差需≤0.01mm），电子触点（通常8-12个）通过金属弹片与机身通信，传输光圈值、对焦距离、防抖信息（IS）、镜头ID等数据，部分镜头还支持自定义功能设置（如对焦行程限制）。
电子控制系统：智能化的“大脑”
现代变焦镜头内置微型处理器（MCU），接收来自机身的指令（如变焦速度、对焦模式），并通过传感器（如霍尔元件）实时监测镜片位置、光圈开度，反馈至MCU进行闭环控制，防抖系统（如佳能IS、尼康VR）则通过陀螺仪检测手抖动信息，MCU计算反向补偿量，驱动浮动镜组移动，实现3-5级快门速度补偿。
相关问答FAQs
Q1：变焦镜头拆解后能自己组装回去吗？
A1：不建议非专业人员自行拆解组装，变焦镜头内部组件（如凸轮槽、镜片间距）需微米级精度对位，拆解时易导致镜片划伤、齿轮错位、密封圈损坏，且灰尘进入会影响成像，若需维修，应交由厂商授权服务中心，使用专业工具（如镜片吸附盘、扭矩扳手）和洁净环境操作。
Q2：为什么有的变焦镜头变焦时镜筒会伸缩，有的则内部变焦？
A2：伸缩变焦（如“推拉式变焦”）通过镜筒前后伸缩改变焦距，结构简单、成本低，但易进灰且变焦时重心变化；内部变焦（“内变焦”）通过内部镜组移动，镜筒长度不变，密封性好、重心稳定，适合恶劣环境拍摄，但结构复杂、成本高，专业镜头多采用内变焦设计,而消费级镜头为轻量化常用伸缩变焦。
