相机镜头分解图能看清镜头内部的哪些精密构造与工作原理？

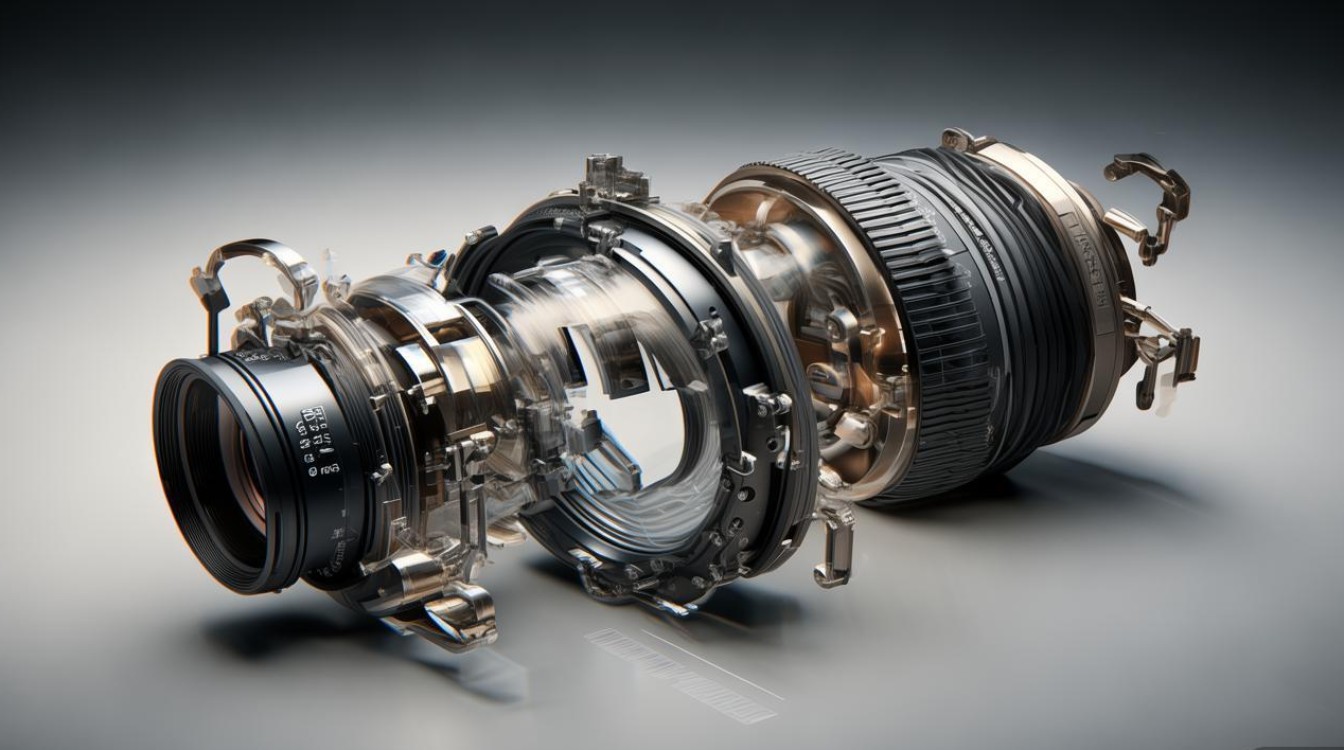

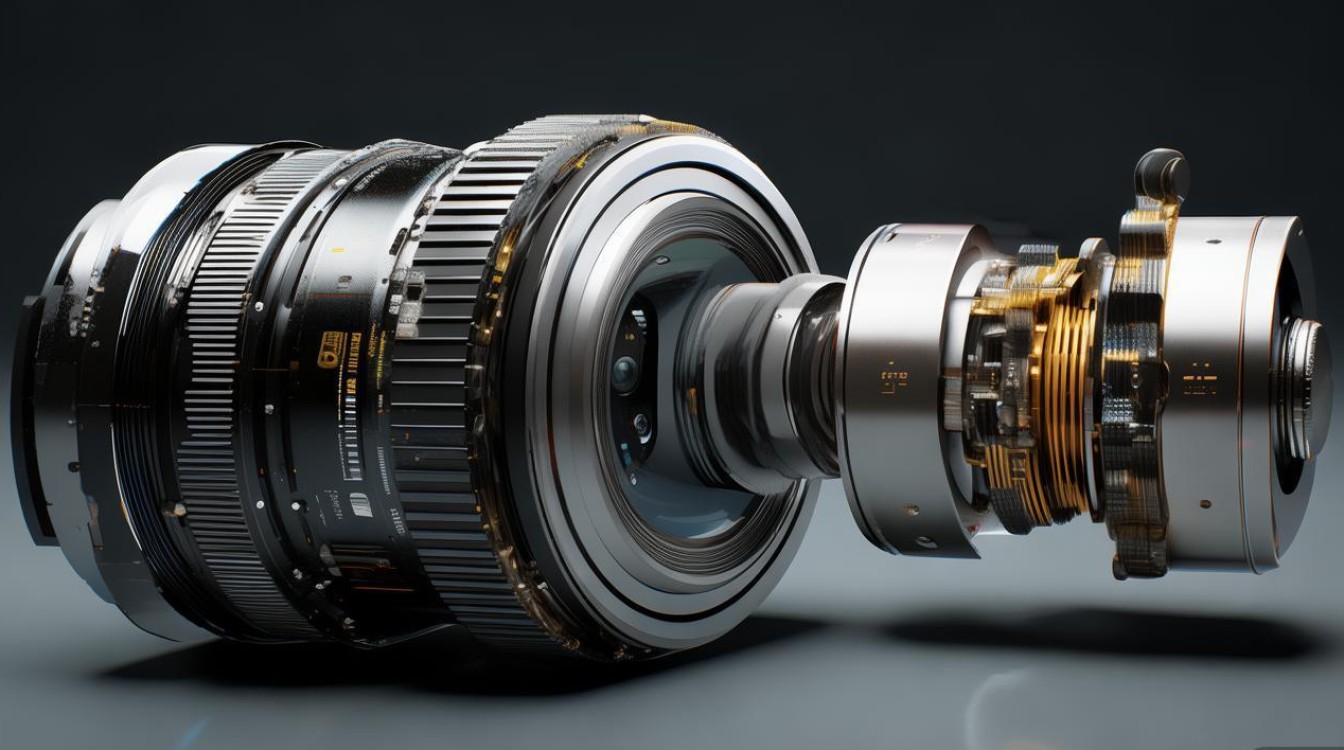

相机镜头作为相机的核心成像部件，其内部结构精密复杂，由数十甚至上百个零件协同工作，才能将光线转化为清晰、准确的图像，镜头分解图不仅是工程师设计、维修镜头的“说明书”，也是摄影爱好者理解光学原理、提升拍摄技巧的重要工具，通过分解图，我们可以清晰看到镜头内部的镜片组、光圈、对焦机构、变焦系统等关键部件，以及它们如何配合实现光线控制、影像校正和焦段调节等功能。

镜头核心部件结构与功能

镜头的基本结构可分为主体（镜筒）、光学系统（镜片组）、机械系统（对焦/变焦机构）和辅助系统（光圈、防护部件）四大部分，各部件精密配合，共同完成成像任务。

光学系统：镜片组与镀膜

镜片组是镜头的核心，由多片凸透镜（汇聚光线）和凹透镜（发散光线）组合而成，通过不同材质、形状和镀膜的设计，校正像差（如球差、色差、畸变等），提升成像质量。

• 镜片类型：常见的有球面镜片（基础镜片，成本低但易产生球差）、非球面镜片（曲面非球面，有效校正球差和畸变，广泛用于广角和长焦镜头）、低色散镜片（ED、UD、萤石等，材料特殊，可减少色散，避免色彩溢出，多见于高端镜头），佳能的萤石镜片折射率低、色散极小，适合长焦镜头抑制紫边；尼康的ED镜片则能有效校正短波长的色差。
• 镜片排列：经典结构如双高斯结构（对称设计，像差校正能力强，适合标准镜头）、库克三片结构（三片分离式，结构简单，成像锐利，曾是人文摄影“神头”），现代镜头常采用多组镜片组合，例如佳能RF 24-70mm F2.8L IS USM镜头包含21片镜片，分为15组，通过复杂排列实现从广角到中焦的优质成像。
• 镀膜技术：镜片表面需镀膜以减少反射、提高透光率，常见有增透膜（多层镀膜，减少可见光反射，透光率达99%以上）、防污膜（疏水疏油，易清洁）、防刮膜（硬度提升，保护镜片），例如蔡司的T镀膜、腾龙的BBAR（宽频抗反射）镀膜，均能显著提升画质，避免鬼影和眩光。

光圈系统：控制进光量与景深

光圈是镜头中控制光线进入量的“瞳孔”，由多片金属叶片组成，通过叶片开合调节光圈值（F数，如F1.4、F8），其结构直接影响成像的景深和虚化效果。

• 叶片设计：叶片数量越多，光圈收缩时的形状越接近圆形，焦外虚化越柔和（如索尼GM镜头的11片圆形光圈），叶片材质多为金属（耐用）或塑料（成本低），驱动方式有机械联动（低端镜头）和电子马达（高端镜头，如 stepping motor，实现无极光圈和安静切换）。
• 光圈位置：通常位于镜片组后部，靠近像平面（传感器/胶片），这样既能有效控制光量，又减少像差影响，部分镜头采用“虹膜式光圈”，叶片层叠呈环形，开合响应快，适合视频拍摄。

对焦与变焦机构：实现清晰与焦段调节

• 对焦系统：分为手动对焦（MF）和自动对焦（AF），手动对焦通过旋转对焦环，带动内部镜片组前后移动，改变像距以实现合焦；自动对焦则依赖马达驱动，常见有超声波马达（USM，安静、快速，如佳能USM）、超声波静音马达（SSM，更精准）、线性马达（LM，高速且安静，适合视频），部分镜头采用“内对焦”（IF）或“后对焦”设计，仅移动后组镜片，对焦时镜筒长度不变，便于使用滤镜和手持稳定。
• 变焦系统：变焦镜头通过转动变焦环，改变镜片组之间的相对位置，实现焦段变化（如24-70mm），结构分为“外变焦”（镜筒伸缩，如尼康Z 24-70mm F2.8 S）和“内变焦”（镜筒长度不变，内部镜片移动，如适马18-50mm F2.8 DC DN），后者防尘性更好，高端变焦镜头采用“恒定光圈”（如F2.8），变焦时光圈值不变，保证不同焦段的进光量一致。

镜筒与卡口：连接与支撑

• 镜筒：是镜头的“骨架”，需保护内部光学和机械部件，同时保证安装精度，材料多为金属（铝合金、镁合金，坚固耐用）或高强度塑料（轻量化，如入门镜头），镜筒上的对焦环、变焦环表面常做防滑处理（如橡胶、纹理），提升操作手感。
• 卡口：镜头与机身的连接部件，包含机械接口（固定镜头）和电子触点（传输信息，如光圈值、对焦马达信号），卡口的法兰距（镜头卡口平面到传感器平面的距离）是设计关键，不同品牌卡口（佳能EF、尼康F、索尼E）法兰距不同，镜头需适配对应系统，电子触点数量越多，传输数据越丰富（如防抖、镜头校正信息）。

防护系统：提升耐用性

专业镜头常配备防尘防滴溅设计，通过密封圈（卡口、对焦环、变焦环处）、防水涂层等实现，例如佳能L系列镜头在镜筒接缝处采用硅橡胶密封，可在小雨环境中使用；部分镜头还具备防冻设计（如-10℃低温下正常工作），适合极端环境拍摄。

镜片类型与特性对比

为更直观理解不同镜片的作用，以下为常见镜片类型及特性对比：

镜头分解图的实际应用

镜头分解图在多个领域具有重要价值：

• 维修与保养：维修师通过分解图快速定位故障部件（如对焦马达损坏、光圈叶片卡滞），拆解时避免误触其他零件。
• 教学与研究：摄影爱好者通过分解图理解“为何大光圈镜头更重”（更多镜片和更大镜片）、“为何长焦镜头体积大”（光学结构复杂，焦距长需镜片间距大）。
• 设计与优化：工程师通过分解图分析光学路径，调整镜片排列（如采用“浮动对焦”设计，微距镜头近摄时画质更锐利）、升级材料（如用碳纤维镜筒减重）。

相关问答FAQs

Q1：镜头分解图中，为何非球面镜片和低色散镜片常组合使用？
A：非球面镜片的核心优势是校正球差（光线边缘汇聚点偏离，导致画面模糊）和畸变（广角镜头的桶形畸变），而低色散镜片（如ED、萤石）专门解决色差——不同波长光线折射率不同，导致成像边缘出现紫色或绿色 fringe（色散），两者组合可实现“鱼与熊掌兼得”：非球面保证画面中心和边缘的锐度，低色散确保色彩纯净，避免紫边，尤其在大光圈、长焦或广角场景下，组合效果更显著，例如佳能EF 70-200mm F2.8L IS III USM镜头中，就包含3片UD（超低色散）镜片和1片非球面镜片，兼顾高锐度和色彩准确性。

Q2：如何通过镜头分解图判断镜头的防尘防滴性能？
A：镜头分解图中，防尘防滴性能可通过以下细节判断：① 密封圈位置：在卡口、对焦环、变焦环与镜筒的接缝处，若分解图标注有黑色橡胶密封圈，则具备基础防尘能力；若镜组内部隔圈、后组镜片边缘也有密封设计，则防滴溅性能更强（如适卡17-28mm F2.8 Di III RXD镜头，在卡口和变焦环处均标注密封圈）。② 材料工艺：镜筒接缝处若为“无缝一体”设计（无螺丝外露），或采用“双重密封”结构（内外两层密封圈），则防尘性更好。③ 特殊涂层：部分高端镜头分解图会标注“防水防油涂层”，不仅提升防护性，还便于清洁，间接延长镜头寿命，需注意，防尘防滴是“相对”性能，并非完全防水,暴雨中仍需保护。
