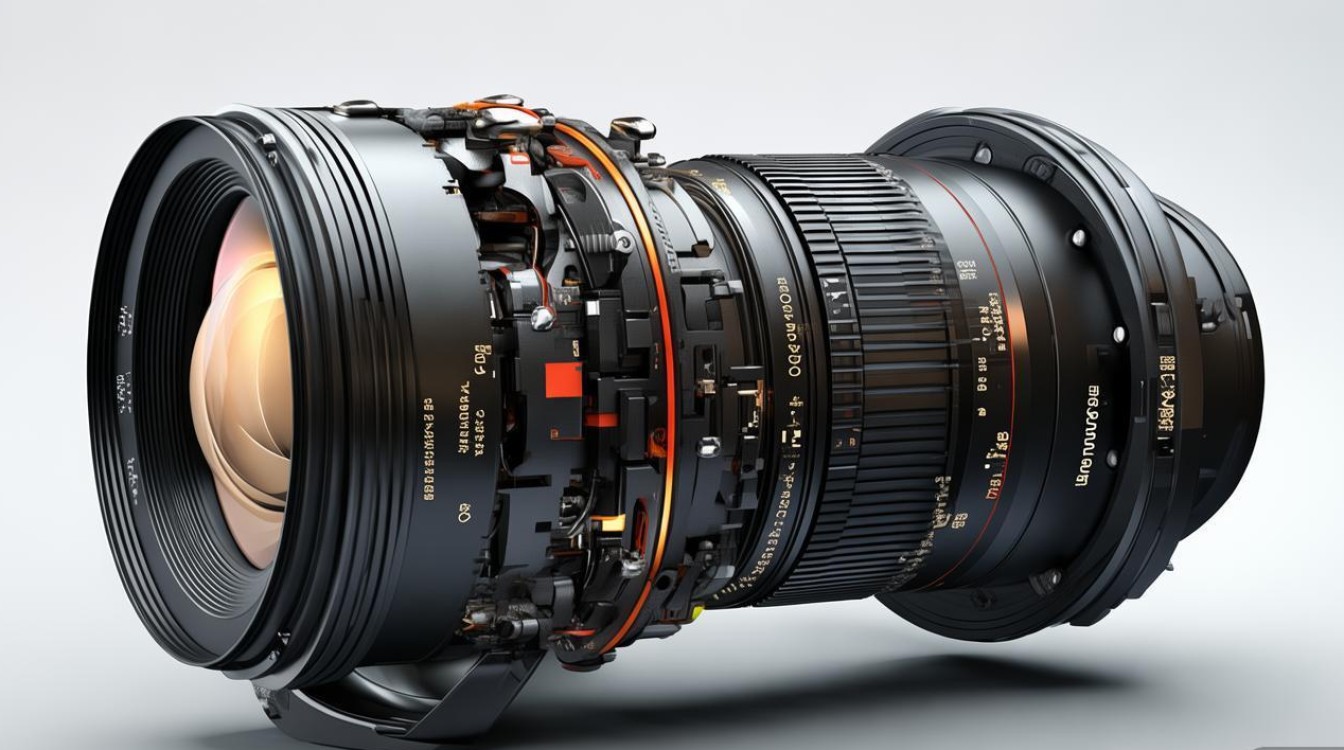

单反相机镜头作为摄影系统的核心部件，其内部精密的结构设计直接决定了成像质量、对焦速度、光圈控制等关键性能，通过镜头结构图，我们可以直观了解各组件的协同工作原理，从而更好地理解镜头的成像逻辑和使用特性，镜头结构虽因品牌、焦段、用途不同而存在差异，但核心组件与设计逻辑具有共通性,以下从主要模块展开详细解析。
镜片组是镜头的核心成像单元，通常由多片凸透镜、凹透镜及特殊功能镜片组合而成，凸透镜具有聚光作用，能将光线汇聚到焦点；凹透镜则用于发散光线，校正像差，为提升成像质量，现代镜头普遍采用非球面镜（Aspherical Lens），其表面呈非球面曲线，可有效解决普通球面镜导致的边缘变形、色散等问题，尤其在大光圈广角镜头中作用显著，低色散镜片（如ED、LD、UD等）通过特殊材料减少不同波长光线折射率差异，从而消除色差，确保画面色彩还原准确，镜片表面还覆盖多层镀膜，如增透膜可减少反射光、提升透光率，防水防污镀膜则能增强镜片清洁耐用性，高端镜头的镜片组可能包含10片以上镜片，通过精密排列组合，实现高分辨率、高对比度、低畸变的成像效果。
光圈机构是控制进光量的关键组件，位于镜片组后方，由多片金属叶片组成可变光圈孔径，叶片数量通常为7-9片，数量越多，光圈孔径越接近圆形，可形成更自然的焦外虚化（Bokeh），光圈值（f数）用f/1.8、f/2.8等表示，数值越小代表光圈越大，进光量越多，光圈调节分为手动与自动两种：手动镜头通过光圈环直接控制叶片开合；自动镜头则通过机身电子信号驱动光圈马达，实现光圈值的自动设定，光圈不仅影响曝光，还控制景深——大光圈（如f/1.4）适合人像摄影，背景虚化效果突出；小光圈（如f/11）则适合风光摄影,确保前后景都清晰。
对焦系统是确保画面清晰的核心，分为自动对焦（AF）与手动对焦（MF）两种模式，自动对焦依赖镜头内置的马达驱动对焦镜组移动，常见马达类型包括超声波马达（USM，如佳能STM、尼康AF-P），其通过超声波振动驱动镜组，具有安静、快速、精准的特点；步进马达（STM）则更适合视频拍摄，对焦过程平滑无顿挫，对焦镜组通常设计在镜头中部或后部，移动方式分为内对焦（IF）和后对焦（RF）：内对焦仅移动内部镜组，镜头长度不变，对焦速度更快；后对焦则通过移动后组镜片对焦，适合长焦镜头，手动对焦时，摄影师通过旋转对焦环直接控制镜组位置，对焦环的阻尼设计（如橡胶防滑纹理、金属材质）影响操作手感,高端镜头的对焦环通常更顺滑且行程更长。
变焦机构是变焦镜头的特有组件，通过旋转变焦环改变镜片组相对位置，实现焦距连续变化（如24-70mm），变焦设计分为单内变焦、双内变焦等，内部通过变焦组（改变焦距）、补偿组（维持成像面稳定）、对焦组（确保清晰）三组镜片协同工作，避免成像偏移或画质下降，变焦镜头的结构复杂度远高于定焦镜头，镜片数量更多（通常12-20片），体积与重量也更大，为解决变焦时的“呼吸效应”（焦距变化时构图轻微变动），高端镜头会优化变焦组设计,减少视觉干扰。
卡口是镜头与机身的连接部件，需兼顾机械强度与通信精度，单反卡口包含机械锁紧环、电子触点、光圈传递杆等结构：机械锁紧环通过旋转固定镜头；电子触点用于传输光圈值、对焦马达信号、镜头ID等信息；光圈传递杆（部分老镜头保留）则实现手动镜头的光圈控制，不同品牌卡口尺寸不同，如佳能EF卡口口径54mm，尼康F卡口口径44mm，卡口设计需考虑法兰距（镜头卡口平面到成像面的距离），法兰距越短,镜头设计自由度越高。
防抖系统（如佳能IS、尼康VR、索尼OS）是提升手持拍摄成功率的关键，通过内置陀螺仪检测手抖方向，驱动浮动镜组反向移动补偿光轴偏移，光学防抖通常能实现2-4档快门速度补偿，适用于长焦或弱光环境，防抖组件位于镜片组后方，需与机身防抖（如索尼A7M4的机身防抖）协同工作，部分镜头支持“模式1”（常规拍摄）、“模式2”（追随拍摄）、“模式3”（仅拍摄时启动）等切换,适应不同场景需求。
为更直观对比不同镜头的结构特点,以下表格列举典型类型的核心差异：
| 镜头类型 | 结构特点 | 镜片数量 | 光圈范围 | 适用场景 |
|---|---|---|---|---|
| 定焦镜头（50mm f/1.8） | 镜片组简单，无变焦机构，对焦镜组移动行程短 | 6-8片 | f/1.8-f/22 | 人像、弱光、纪实 |
| 变焦镜头（24-70mm f/2.8） | 含变焦组、补偿组，镜片排列复杂，内对焦设计 | 15-18片 | f/2.8-f/22 | 风光、人像、婚礼 |
| 长焦镜头（70-200mm f/2.8） | 后对焦为主，防抖系统内置，镜片直径大，材质要求高 | 20片以上 | f/2.8-f/32 | 体育、 wildlife、航空 |
| 广角镜头（16-35mm f/4） | 采用低色散镜片校正畸变，非球面镜数量多，光圈叶片少（7片） | 12-14片 | f/4-f/22 | 风光、建筑、室内 |
理解镜头结构图不仅能帮助摄影师选择合适的镜头，还能在日常使用中更好地维护设备（如避免镜片碰撞、定期清洁镀膜），对于摄影爱好者而言，掌握光圈、对焦、镜片组的工作原理,是提升拍摄技术与创作表达的基础。
FAQs
Q1：单反镜头结构图中的“非球面镜”有什么作用？为什么广角镜头特别需要它？
A：非球面镜的表面为非球面曲线，可消除普通球面镜导致的边缘像差（如球差、畸变），在广角镜头中，视角大（如16mm视角达180°），普通球面镜的边缘光线汇聚偏差严重，导致画面边缘变形、分辨率下降；而非球面镜能精准控制光线路径，确保边缘画质与中心一致，同时减少镜片数量，降低镜头体积和重量，例如佳能EF 16-35mm f/2.8L III USM镜头就包含3片非球面镜,有效抑制广角端的桶形畸变。
Q2：变焦镜头为什么通常比定焦镜头结构更复杂？对画质有何影响？
A：变焦镜头需实现焦距连续变化，内部需设置变焦组（改变焦距）、补偿组（维持成像面稳定）、对焦组（确保清晰）等多组镜片，并通过机械结构联动，导致镜片数量（通常12-20片）、零件数量远超定焦镜头（6-10片），结构复杂度增加可能带来光线反射次数增多、镜片同轴度要求更高等问题，若设计或品控不足，易导致画质下降（如对比度降低、眩光增加），但高端变焦镜头通过采用低色散镜片、镀膜技术和精密组装，可接近定焦镜头的画质，同时兼顾焦段灵活性，如适马24-70mm f/2.8 DG OS HSM | Art镜头通过18片13组设计,实现了与定焦镜头相当的分辨率表现。
