相机伸缩镜头镜筒结构如何实现精准伸缩、稳定与长寿命的统一?

tjadmin 镜头配置 1

相机伸缩镜头的镜筒结构是镜头实现变焦、对焦及保护内部光学系统的核心机械组件,其设计精密性直接影响镜头的成像质量、耐用性与使用体验,镜筒结构通常由外壳、镜片组、驱动机构、密封部件及限位装置等部分协同工作,通过精密机械运动实现焦段切换与焦点清晰。

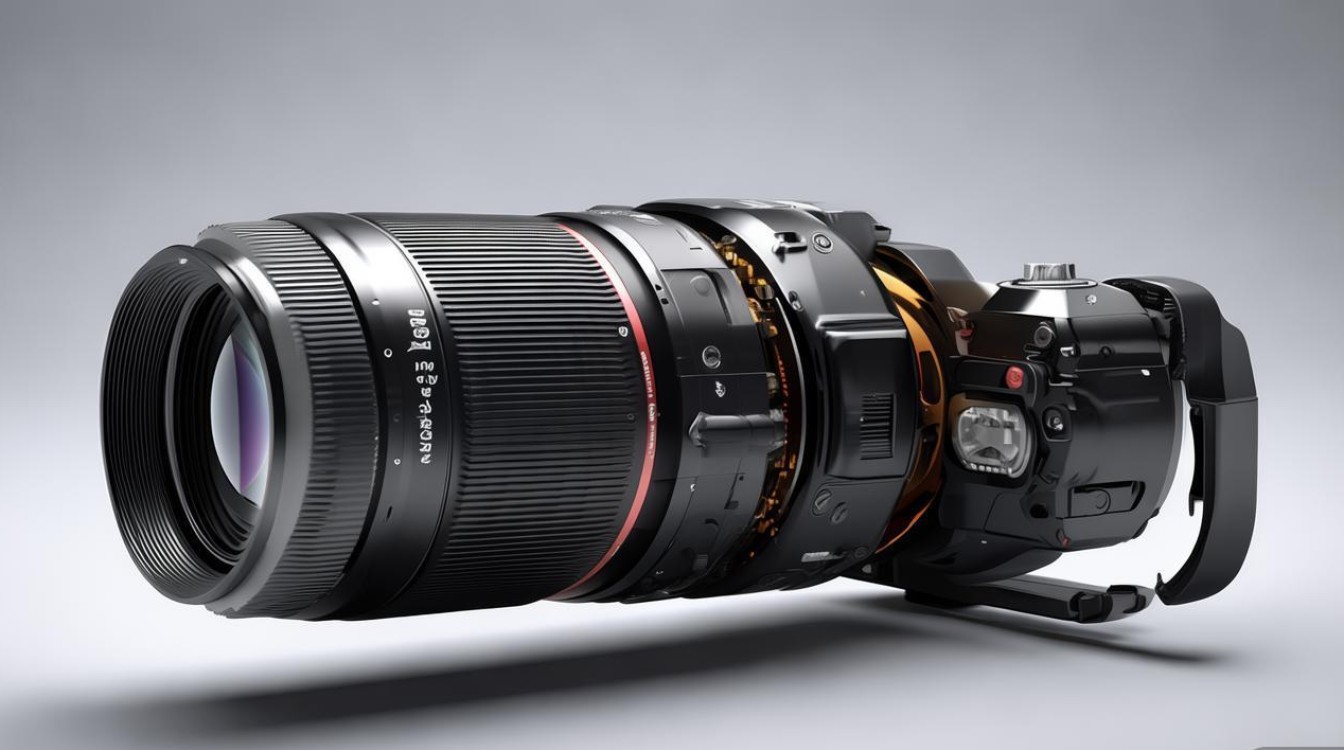

相机伸缩镜头镜筒结构如何实现精准伸缩、稳定与长寿命的统一?-第1张图片-辉镜摄影

外壳是镜筒的“骨架”,承担着支撑内部元件、隔绝外部冲击及连接机身的作用,常见材质分为金属与工程塑料两类:金属外壳(如铝合金、镁合金)具有高强度、良好散热性及抗变形能力,多用于专业级镜头;工程塑料则凭借轻量化、成本优势,广泛应用于消费级镜头,外壳通常分为前镜筒、中镜筒与后镜筒三部分,前镜筒前端连接滤镜螺纹,内部固定前组镜片;中镜筒为变焦主体,容纳移动镜片组;后镜筒通过卡口与相机机身连接,传递信号与机械联动。

镜片组是镜筒的“光学核心”,需通过镜筒的精密运动实现变焦与对焦,固定镜片组(如前组、后组镜片)通过压圈或胶水固定于镜筒特定位置,负责光线初步汇聚与校正;移动镜片组(变焦组、对焦组)则安装在滑块上,通过驱动机构沿镜筒轴线移动,变焦组移动改变光线焦距,实现广角至长焦的切换;对焦组微调实现近距离清晰成像,镜片与镜筒的配合需严格控制公差(0.01mm),避免镜片倾斜或偏心导致的画质下降。

驱动机构是镜筒运动的“动力源”,分为手动与自动两类,手动镜头通过变焦环、对焦环直接带动螺纹或齿轮驱动镜片组,结构简单但依赖用户手感;自动镜头则依赖超声波马达(USM)、线性马达(LM)等电子元件,通过齿轮、传动丝杠或皮带将马达旋转转化为镜筒线性运动,内对焦镜头(IF)通过内部移动镜片组,实现镜头长度不变的对焦;后组对焦(RF)则通过后组镜片移动,提升对焦速度与稳定性。

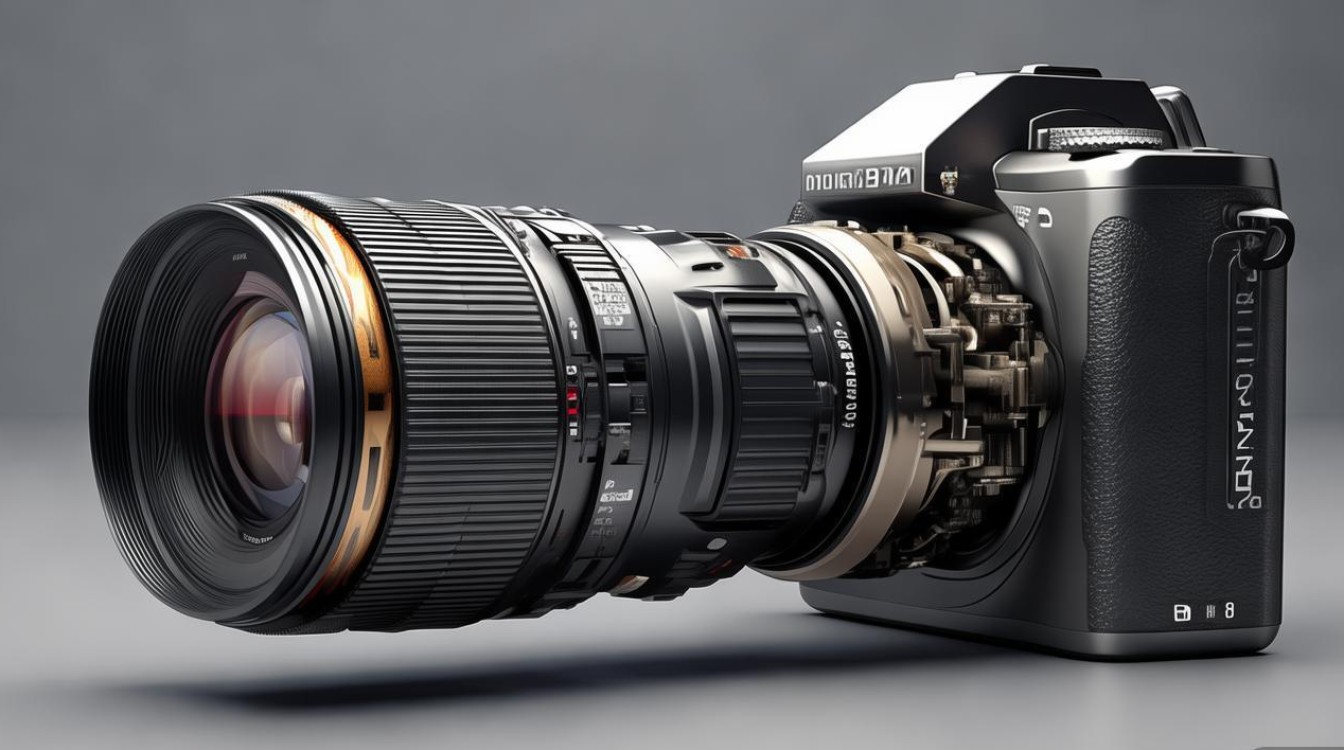

相机伸缩镜头镜筒结构如何实现精准伸缩、稳定与长寿命的统一?-第2张图片-辉镜摄影

密封部件与限位装置保障镜筒的可靠性与安全性,密封圈通常嵌于前镜筒与中镜筒连接处、变焦环缝隙中,采用硅胶或氟橡胶材质,实现防尘防滴溅(如镜头标注的“防滴构造”),限位机构则包含机械挡块与电子传感器:机械挡块防止镜筒过度伸缩导致结构损坏;电子传感器实时监测镜筒位置,异常时触发马达停止,避免卡顿或撞击。

以下是镜筒主要组成部分及功能概览:

组成部分 核心功能 常用材料/技术
外壳 支撑元件、连接机身、隔绝冲击 铝合金、镁合金、工程塑料
镜片组 光学成像、变焦对焦 光学玻璃(ED、非球面镜)、压圈/胶水
驱动机构 驱动镜片组移动 超声波马达、线性马达、螺纹/齿轮传动
密封部件 防尘、防滴溅 硅胶密封圈、O型圈
限位装置 防止过度伸缩、保护结构 机械挡块、位置传感器

相关问答FAQs:

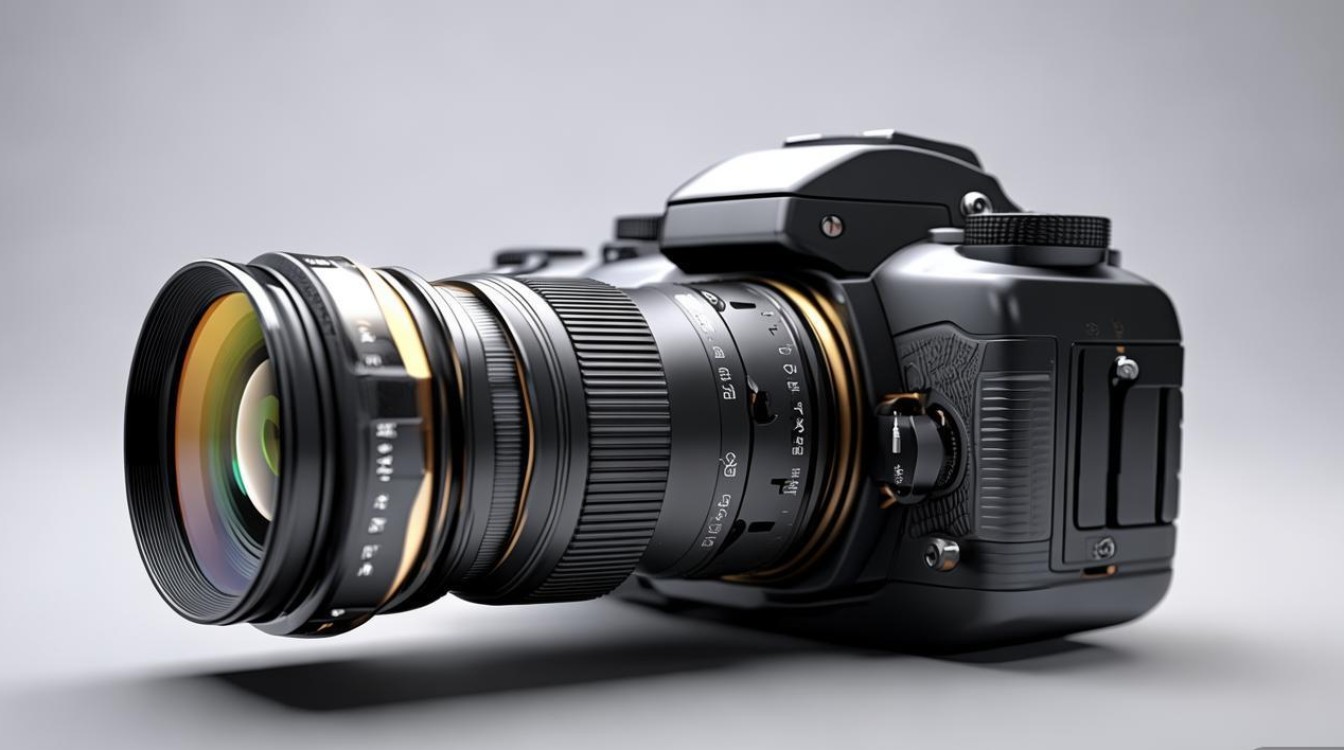

相机伸缩镜头镜筒结构如何实现精准伸缩、稳定与长寿命的统一?-第3张图片-辉镜摄影

Q1:相机镜头镜筒伸缩时有异响是否正常?
A:轻微的“沙沙”声或马达驱动声通常属正常现象,尤其是自动对焦时,因内部镜片组快速移动产生,但若伴随“咔嗒”卡顿、金属摩擦声或阻力感,可能是灰尘进入导轨、驱动齿轮磨损或密封圈老化,需送专业检修,避免进一步损坏。

Q2:为什么有些镜头镜筒伸缩后无法完全收回?
A:部分镜头(如带防抖功能的变焦镜头)设计有“收缩保护机制”:当检测到镜头未完全安装或处于极端低温环境时,为防止内部镜片组卡滞,会保留部分伸出量;长焦端向广角端切换时,若对焦距离未调整至最近,也可能因镜片组运动逻辑限制无法完全收回,属于正常设计,不影响使用。

标签: 刚性支撑 耐磨材料
